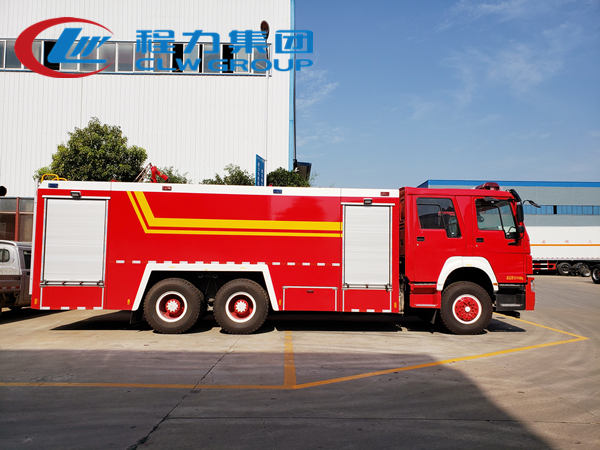

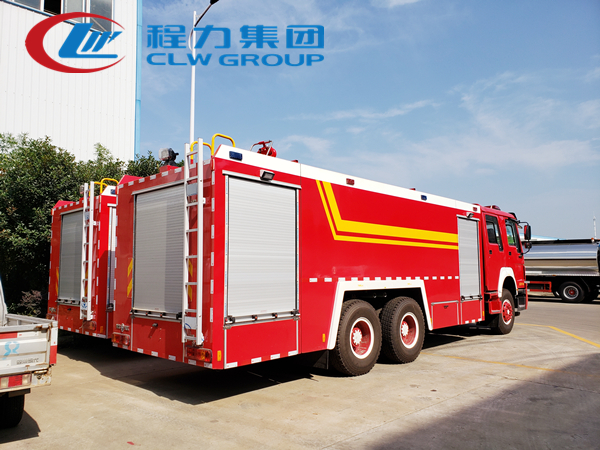

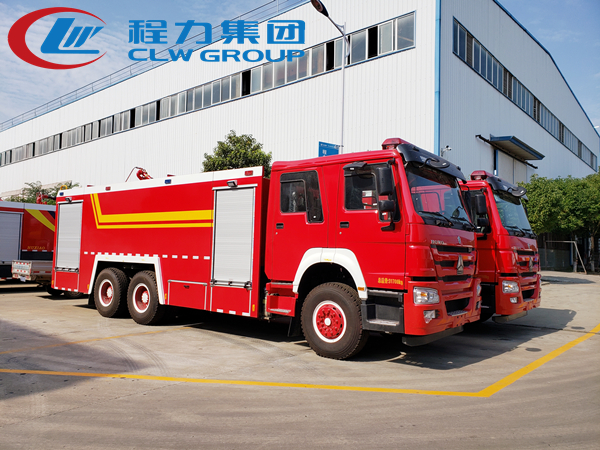

重汽后双桥16吨水罐消防车

一、 底 盘

型 号：zz5347v4647e5

驱动型式：6×4

轴 距：4600 1350mm

最高车速：  90km/h

发动机型号： d10.38-50(国五)（柴油）

功 率：276kw

整车尺寸：10075*2500*3650（mm）

二、 驾乘室

结 构：平头、四开门双排驾驶室

座位设置：前排 2 人(含驾驶员)，后排 4 人

设 备：除原车设备外，加装有 100w 警报器、回转警灯开关、取力器控制开关

及指示灯。

三、 容 罐

容 量：水:16000kg

材 质：优质碳钢板

结 构：钢板焊接式，内设防荡板

设 备：²1 个人口孔，带有快速锁紧及开启装置

²1个溢流装置

²1个液位指示器

²1 个排污口，手动阀控制

技术要求：符合ga39 的有关规定

四、 消防泵及管路系统

型 号：cb 10/60

流 量： 低压  60l/s

压 力： 低压 1.0mpa

引水时间：≤50s

安装形式：后置式

v 管路系统

外进水管路：泵后侧有 1 个外进水口，其管径φ150mm，接外吸管，内扣

接口（闷盖密封）；吸水管φ150×4m(2 根)。

内进水管路：1 个φ150mm 的后进水，由罐体进入消防泵，装 1 只φ150mm

蝶阀，连接液罐与水泵。

出水管路：※2 个φ80mm 球阀和 2 个φ65mm 球阀控制的常压出水口；

两侧有 2 个φ65mm 球阀控制的中压出水口；

※  1 个φ89mm 的炮管路，采用φ80mm 挠性接头，并用φ80mm

球阀控制。

注水管路：※  1 个φ50mm 的内注水管路，可通过水泵直接向罐内注水；

※  在车身两侧各有 1 个外注水口。

放余水管路：为保护水泵及各球阀，在管路的最低处加装放余水阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不

锈钢球阀。

五、  消防炮

型 号：ps48

流 量：48l/s

射 程：水≥60m

压 力：1.0mpa

回转角度：水平≥270°，俯仰-20°～70°

六、  器材箱及泵房

材 质：骨架为优质型钢

结 构：器材箱内分隔采用型钢结构，牢固可靠，提高空间利用率和可变性。

开 门：器材箱左右后三侧均有铝合金卷帘门，轻便可靠、噪声小。

器材布置原则

v 按战斗编成和战斗展开设计器材集成；

v 按人体工程学原理设计各种器材托架；

v 按使用逻辑关系和使用频率放置器材；

v 站在地面或踏板上 2 个动作内取用任何器材。

器材布置特点

v 可配备铝合金抽屉、水平旋转托板、翻转器材竖托架、使各种器材放置

合理，空间利用率>80%。

v 使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。

七、  翻转踏板

材 质:  优质 q235a 钢材；蒙皮为花纹铝板。

结 构：采用弹簧和门止口双重锁定，安全可靠。

八、  电器系统

牌照灯座：符合 gb4785 的规定，满足牌照照明需要。

驾驶室顶部：配备长排豪华警灯,警报器功率为 100w；警报器、警

灯、爆闪灯电路为独立式附加电路，控制器安装在驾驶室内。

安全标志灯：下部两侧各安装 4 具标志灯，两侧各一只转向灯，配有示廓灯。

九、  总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；

2、 整车性能符合 gb7956《消防车性能要求及试验方法》的规定；

3、 液罐质量符合 ga39 的规定;

4、 整车外观美观大方,平整度符合 ga39 的规定;

5、 所有粘接平整牢固，符合企标规定。

6、 所有焊接牢固、焊后打磨光整。
