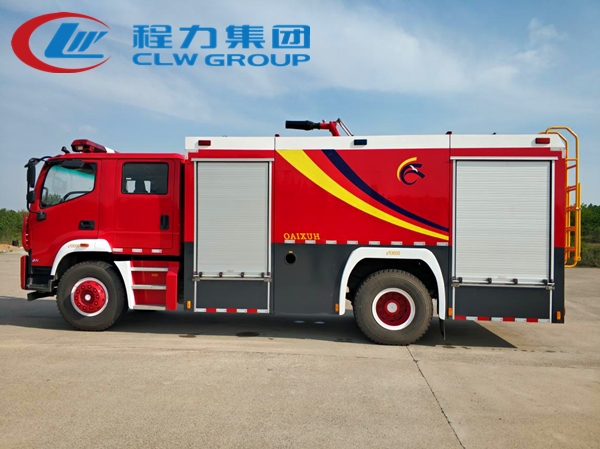

福田8吨泡沫消防车-wepoker官网

一、 底  盘

型    号：bj5215thb-fa

驱动型式：4×2

轴    距：4600mm

最高车速： 89km/h

发动机型号：yc6a300-50 (国ⅴ)（柴油）

功    率：221kw

二、 驾乘室
外形尺寸（mm）：长：8270 宽：2550 高：3650

结     构：平头、四开门双排驾驶室

座位设置：前排2人(含驾驶员)，后排4人

设    备：除原车设备外，加装有100w警报器、回转警灯开关、取力器控制开关及指示灯。

三、 容  罐

容    量：载水5800kg，泡沫2000kg；

材    质：水罐：优质碳钢板，经高科技防腐处理

          泡沫罐：优质碳钢板，经高科技防腐处理

结    构：钢板焊接式，内设防荡板

设    备：²2个人口孔，带有快速锁紧及开启装置

²2个溢流装置

²2个液位指示器

²2个排污口，手动阀控制

技术要求：符合ga39的有关规定

四、 消防泵及管路系统

型　  号：cb10/60消防泵

流    量：  低压  60l/s

压    力：  低压  1.0mpa

引水时间：≤50s

安装形式：后置式

v 管路系统

外进水管路：泵后侧有1个外进水口，其管径φ150mm，接外吸管，内扣接口（闷盖密封）；吸水管φ150×4m(2根)。

内进水管路：1个φ150mm的后进水，由罐体进入消防泵，装1只φ150mm

蝶阀，连接液罐与水泵。

出水管路：※ 2个φ80mm球阀和2个φ65mm球阀控制的常压出水口；两侧有2个φ65mm球阀控制的中压出水口

※ 1个φ89mm的炮管路，采用φ80mm挠性接头，并用球阀控制。

注水管路：※ 1个φ76mm的内注水管路，可通过水泵直接向罐内注水；

※ 两侧各有1个外注水口。

放余水管路：为保护水泵及各球阀，在管路的最低处加装放余水阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

五、取力器

型     号： 全功率取力器

操     作： 电磁阀控制,驾驶室仪表板上装有取力器工作指示灯及开关

润滑方式： 飞溅式油润滑

六、 消防炮

型    号   pl48型消防炮

流    量：48l/s

射    程：水≥60m 泡沫≥55m

压    力：1.0mpa

回转角度：水平≥270°，俯仰-15°～45°

七、 器材箱及泵房

材    质：骨架为优质型钢

结    构：器材箱内分隔采用型钢结构，牢固可靠，提高空间利用率和可变性。

开    门：器材箱左右后三侧均有铝合金卷帘门，轻便可靠、噪声小。

器材布置原则

v 按战斗编成和战斗展开设计器材集成；

v 按人体工程学原理设计各种器材托架；

v 按使用逻辑关系和使用频率放置器材；

v 站在地面或踏板上2个动作内取用任何器材。

八、 翻转踏板

材    质: 优质q235a钢材；蒙皮为花纹铝板。

结    构：采用弹簧和门止口双重锁定，安全可靠。

九、 电器系统

牌照灯座：符合gb4785的规定，满足牌照照明需要。

驾驶室顶部：配备长排豪华红色警灯,警报器功率为100w；警报器、警灯、爆闪灯电路为独立式附加电路，控制器安装在驾驶室内。

安全标志灯：下部两侧各安装4具标志灯，配有示廓灯。

十、 总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；

2、 整车性能符合gb7956《消防车性能要求及试验方法》的规定；

3、 液罐质量符合ga39的规定;

4、 整车外观美观大方,平整度符合ga39的规定;

5、 所有粘接平整牢固，符合企标规定。

6、 所有焊接牢固、焊后打磨光整。
